La Dificultad de medir materiales dúctiles
Los métodos tradicionales de prueba de fractura funcionan bien para materiales frágiles. Sin embargo, muchos materiales modernos están diseñados para ser dúctiles: se deforman y se estiran mucho antes de fallar.
Cuando una grieta aparece en un material dúctil, la punta de la grieta se llena con una gran zona de deformación plástica. Los métodos antiguos no pueden medir esta resistencia adicional.
El Desplazamiento de Apertura de la Punta de la Grieta (CTOD, ) resuelve este problema. Es la métrica clave para evaluar la resistencia en estos materiales.
💡 ¿Qué mide exactamente la prueba CTOD?
La prueba CTOD es una medida física muy intuitiva: es la separación real de las caras de la grieta en su punta, en el momento exacto en que la grieta está a punto de empezar a crecer.
En lugar de medir la fuerza, la prueba CTOD mide la geometría del daño y cuánta deformación puede absorber el material antes de que el defecto se vuelva crítico.

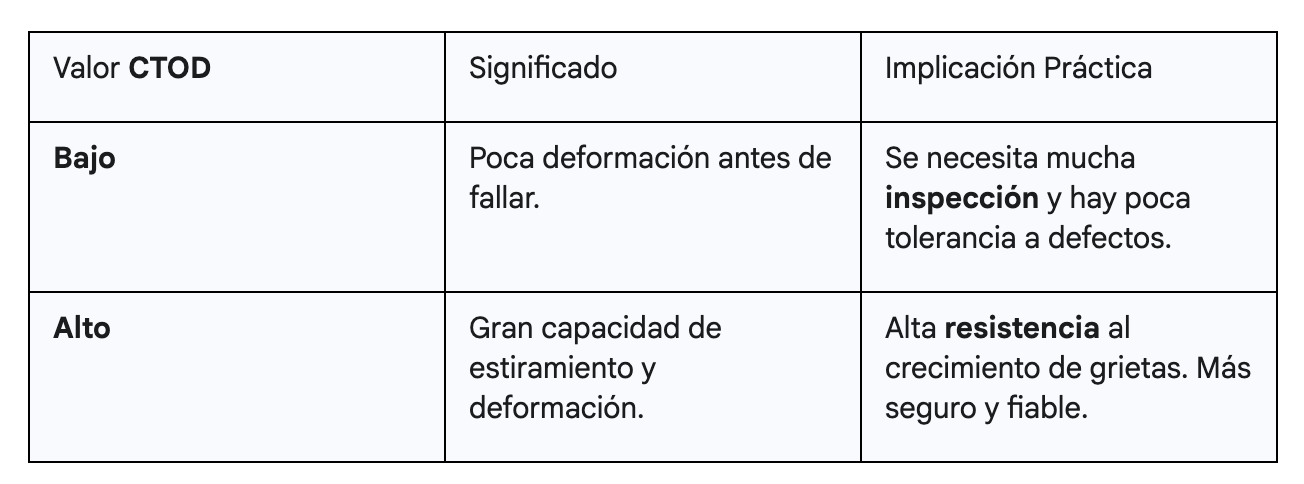

El valor de la prueba CTOD es esencial para la Evaluación Crítica de Ingeniería (ECA). Un valor alto significa:
- Mayor Seguridad: El material es muy tolerante y permite la existencia de defectos más grandes sin riesgo de rotura repentina.
- Mantenimiento Planificado: Otorga a los ingenieros más tiempo para detectar y reparar el defecto.
La Prueba en el Laboratorio
La prueba CTOD sigue estándares internacionales rigurosos (ASTM) para asegurar resultados fiables.
Se prepara una probeta con un corte y se le induce una pre-grieta de fatiga para simular un defecto real y peligroso.
El Reto de la Medición
Es imposible medir la apertura justo en la punta de la grieta. Por eso, los ingenieros miden el desplazamiento en la boca de la grieta (CMOD) con un sensor de alta exactitud. Luego, este valor se convierte al valor real de CTOD en la punta.
La Temperatura Crítica 🌡️
Uno de los usos más importantes del CTOD es determinar la Temperatura Mínima de Servicio. Materiales como los aceros se vuelven más frágiles al enfriarse. Al hacer la prueba CTOD a diferentes temperaturas, podemos saber exactamente cuándo la tenacidad cae y el material se vuelve peligroso para su uso.
La prueba CTOD es el sello de calidad. Permite a las empresas tomar decisiones basadas en datos concretos, asegurando la integridad de sus estructuras y optimizando sus costos operativos al máximo.
En Resumen
La prueba CTOD es la métrica clave en Metrología para evaluar la tenacidad a la fractura de materiales dúctiles. Mide directamente la capacidad de la punta de la grieta para deformarse, esencial para la seguridad y para determinar la temperatura mínima de servicio de cualquier componente crítico.
